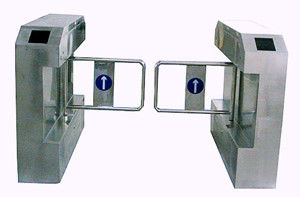

Hệ thống tự động bền bỉ Cửa quay sinh trắc học với chỉ báo hướng dẫn

Hệ thống tự động bền bỉ Cửa quay sinh trắc học với chỉ báo hướng dẫn

1. Đặc điểm kỹ thuật cửa quay xoay tự động
1) Điều khiển hai hướng / điều khiển một hướng
2) Chỉ báo hướng LED
3) Tốc độ dòng chảy:
A) 40 người / phút ở chế độ mở
B) 25-30 người / phút ở chế độ đóng cửa
4) Báo động bằng âm thanh xâm nhập bất hợp pháp
5) Chức năng chống đình công
6) Giữ trạng thái mở nếu nguồn điện bị lỗi

Thông số kỹ thuật:
1) Tiếp điểm khô: DC12V, 10mA
2) Giao diện RS485
3) Tín hiệu điện áp xung, hơn 100ms
4) Lối đi: ≤700mm
5) Nguồn: AC220V, 50Hz
6) Môi trường hoạt động: -25 đến 60 độ, RH ≤90%
7) Kích thước: ￠ 168 x1050mm
Có thể kết nối các bộ điều khiển truy cập khác nhau như đầu đọc / ghi IC / ID, bộ điều khiển nút, bộ điều khiển mã vạch, bộ điều khiển mã, bộ điều khiển vân tay hoặc máy tính
8) Ứng dụng:
Ga / triển lãm / sân bay / tàu điện ngầm / chính phủ / chợ, v.v.

2. Người đọc



2.1.Tần số: 13,56KHz
DIM: Chiều dài 85,6mm × Chiều rộng 53,98mm × Độ dày 1,8mm
Chất liệu: Vỏ cứng = ABS ； Giấy bìa = PVC
Màu: Trắng, đen, xám, xanh, vàng

Yêu cầu nguồn: 5-16VDC ở 100mA, Nên sử dụng bộ điều chỉnh tuyến tính

Giao diện: Weigand

Phạm vi đầu đọc: 5 - 10 cm

Tần số: 122-128KHz

Nhiệt độ hoạt động: -30 C đến +60 C

độ ẩm hoạt động: 5% -95% độ ẩm tương đối không ngưng tụ

Chỉ báo Âm thanh / Hình ảnh: Đầu ra tín hiệu Xanh & Đỏ và Buzzer

Thời gian phản hồi: Ít hơn 0,2 giây

chiều dài cáp: 250mm

Trọng lượng: 60g

2.2.Hệ thống dây điện:

Màu đỏ: Nguồn 5-16V

Đen: Tiếp đất

Màu xanh lá cây: Đầu ra Wiegand D0

Trắng: Đầu ra Wiegand D1

Màu nâu: Điều khiển đèn LED màu xanh lá cây

Màu xanh lam: Kiểm soát bộ rung

Màu vàng: Giữ

2.3 Mô tả chức năng LED / Buzzer

Chức năng LED: Màu LED thường là ĐỎ.Nó bắt đầu với 2 đèn nháy màu xanh lục khi bật nguồn đầu đọc và vẫn là ĐỎ.Khi một thẻ lân cận RFID xuất hiện với đầu đọc, Đèn LED sẽ nhấp nháy màu xanh lục ngay lập tức, điều này cho biết rằng thẻ đã được đầu đọc đọc đúng cách.Khi tín hiệu điều khiển LED hoạt động, đèn LED chuyển sang màu xanh lục.

Chức năng beeper: Bật nguồn cho đầu đọc, tiếng bíp sẽ hoạt động 2 lần.Khi một thẻ lân cận RFID xuất hiện với đầu đọc, một tiếng bíp ngắn sẽ được phát ra.Điều này cho thấy rằng đầu đọc đã đọc đúng thẻ.Khi tín hiệu điều khiển bộ rung hoạt động, bộ rung sẽ phát ra âm thanh cho đến khi dây điều khiển bộ rung được nhả ra

Chức năng giữ: khi dòng này được xác nhận, (đặt ở mức thấp bởi HOST) đầu đọc sẽ đệm một thẻ đã đọc (bỏ qua các lần đọc tiếp theo) cho đến khi dòng này được giải phóng. (Lên cao hoặc mở)

3. Hệ thống kiểm soát truy cập


Bộ điều khiển truy cập cửa mạng TCP / IP
Bộ điều khiển cửa ra vào mạng TCP / IP dựa trên giao thức truyền thông TCP / IP, sử dụng cáp quang mạng để truyền dữ liệu thông tin kiểm soát cửa ra vào.Nó có một cổng giao tiếp internet tích hợp trên bo mạch chính của nó và có thể được kết nối trực tiếp với bộ định tuyến hoặc trung tâm thông qua cáp mạng.
Bằng mạng TCP / IP, hệ thống kiểm soát ra vào cửa có thể quản lý các cửa trong cùng một mạng LAN, một mạng WAN lớn hoặc trên internet.Trong thực tế, mỗi bo mạch chính kiểm soát truy cập có thể được gán một địa chỉ IP để phần mềm có thể truy cập và quản lý nó riêng lẻ.Đối với điều khiển internet, sử dụng công nghệ DDNS (Dịch vụ tên miền động) để điều khiển trực tuyến thuận tiện và hiệu quả, bằng công nghệ kết hợp DDNS, nhà điều hành có thể điều khiển hệ thống một cách dễ dàng và tốt hơn nhiều so với phương pháp điều khiển đường dây điện thoại ngày xưa.
Sự khác biệt chính giữa TCP / IP và hệ thống kiểm soát truy cập RS485 có hai yếu tố, thứ nhất là tốc độ truyền, TCP / IP nhanh hơn nhiều so với RS485 (TCP / IP là 10 triệu/100 triệu Byte trong khi RS485 là 9600Baud, 1Baud = 1 bit mỗi giây), thứ hai là dung lượng của toàn hệ thống, kích thước cho RS485 và LAN là 255, kích thước sử dụng WAN hoặc Internet là không giới hạn.

Lưu ý: DNS động là hệ thống cho phép cập nhật dữ liệu tên miền trong máy chủ định danh theo thời gian thực.Việc sử dụng phổ biến nhất cho việc này là cho phép gán một tên miền Internet cho một máy tính có địa chỉ IP (động) khác nhau.Điều này giúp các trang web khác trên Internet có thể thiết lập kết nối với máy mà không cần phải theo dõi địa chỉ IP.Cách sử dụng phổ biến của bộ điều khiển truy cập cửa này là để chạy phần mềm máy chủ trên máy tính có địa chỉ IP động, như trường hợp của nhiều nhà cung cấp dịch vụ Internet dành cho người tiêu dùng.
